案例一、软土基坑补桩

项目位于浙江，占地面积约16000平方米，两层地下室，基坑开挖出现垮塌，工程桩最大位移3m多，需要补桩。共布置36条桩，打桩以桩长和压桩力双控制，单桩竖向抗压承载力特征值：Ra=1300KN(抗压），最终压桩力≥2600KN，桩身采用426x10mmQ355B钢管，桩深约46m。

补桩桩位图

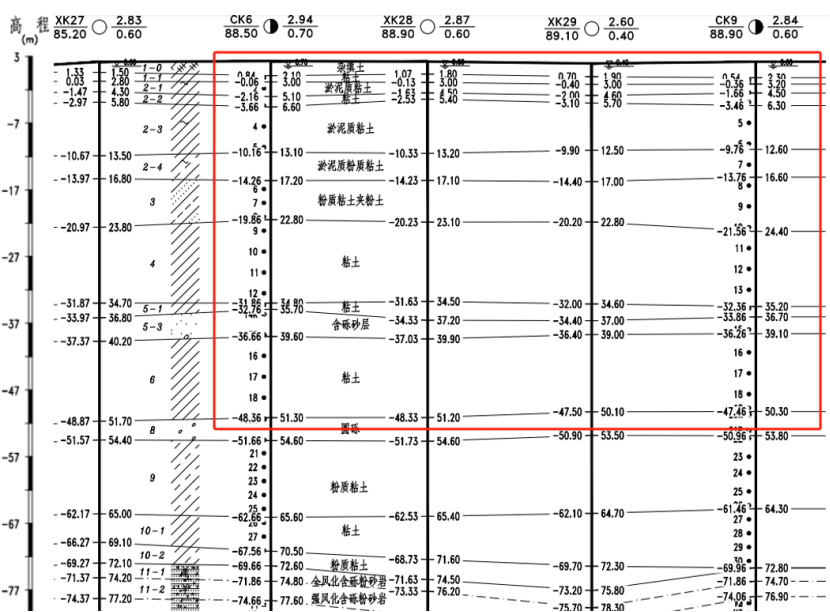

补桩区域地质剖面

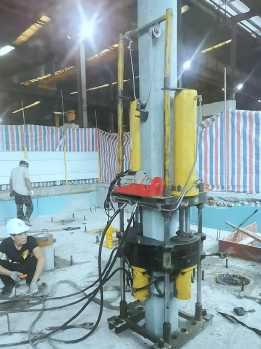

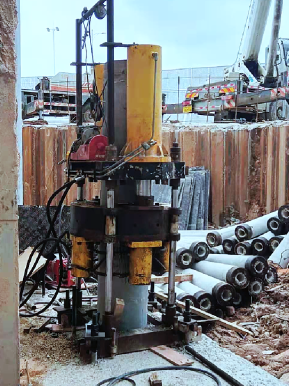

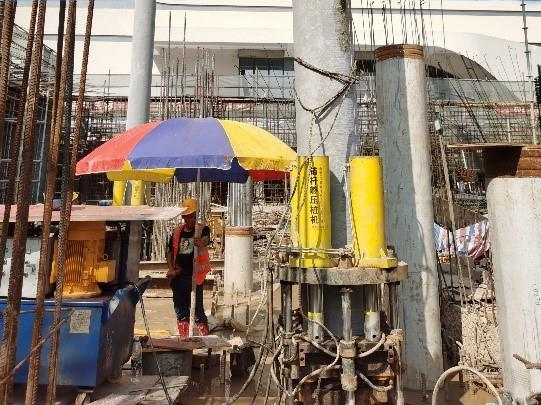

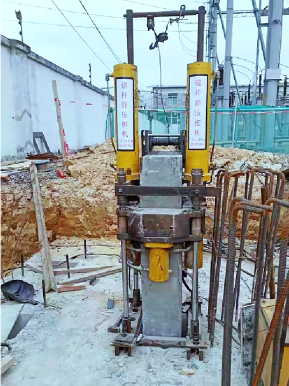

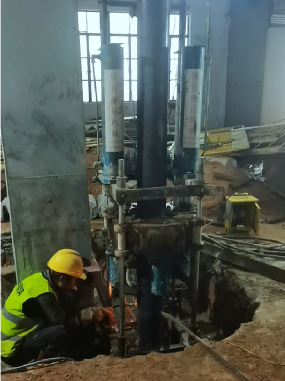

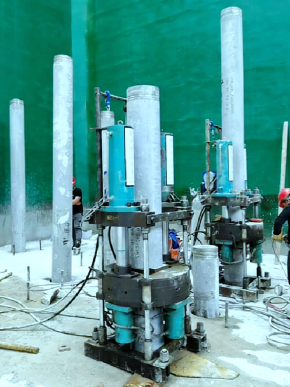

补桩现场照片

施工难点一：

障碍物影响，原管桩位移无规律，压桩过程中可能遭遇废管桩阻碍。

应对措施：压桩前在预留孔位置进行探孔，提前排除障碍物，保障压桩顺利推进。

施工难点二：

配重不足问题，底板厚度仅 700mm，且周边为后浇带，导致底板自重及刚度无法满足压桩作业要求。

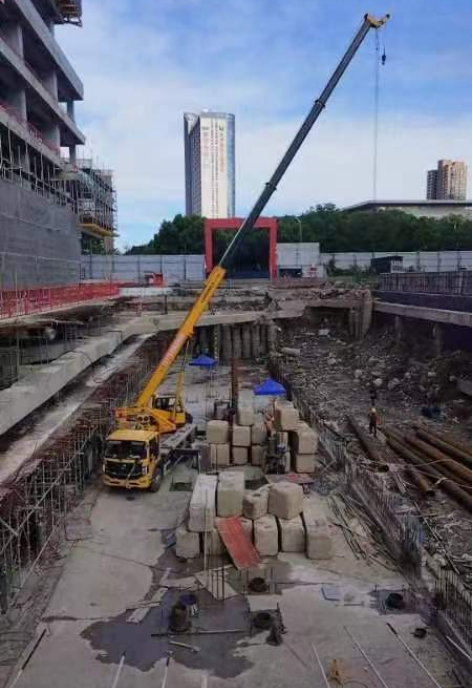

应对措施：通过增设配重块补足配重，确保满足压桩需求。

施工难点三：

砾砂层穿透困难：场地内 28~36m 埋深为砾砂层，经前期管桩施工挤密后已呈密实状态，直接压桩难以穿透；该地层下方为黏土层，持力层位于 46m 处。

应对措施：采用引孔工艺，解决砾砂层穿透难题。加大压桩力，最大压桩力按4000kN。

案例二、基础调整补桩

广东某厂房，地上10层，地下2层。原桩型为锤击预应力管桩(UHC-600-AB-150)，设计桩长约47m，单桩承载力特征值2700kN。场地存在深厚软土，基坑开挖到底后，因基础调整，需要进行补桩处理。

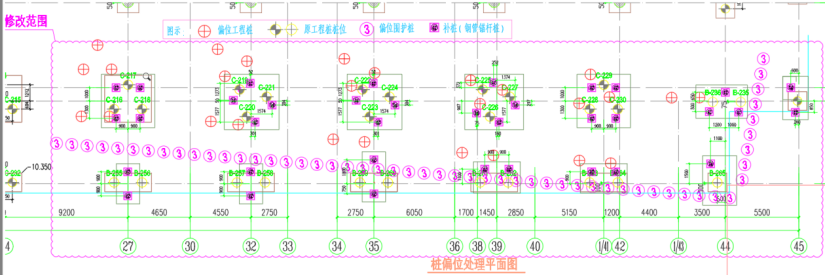

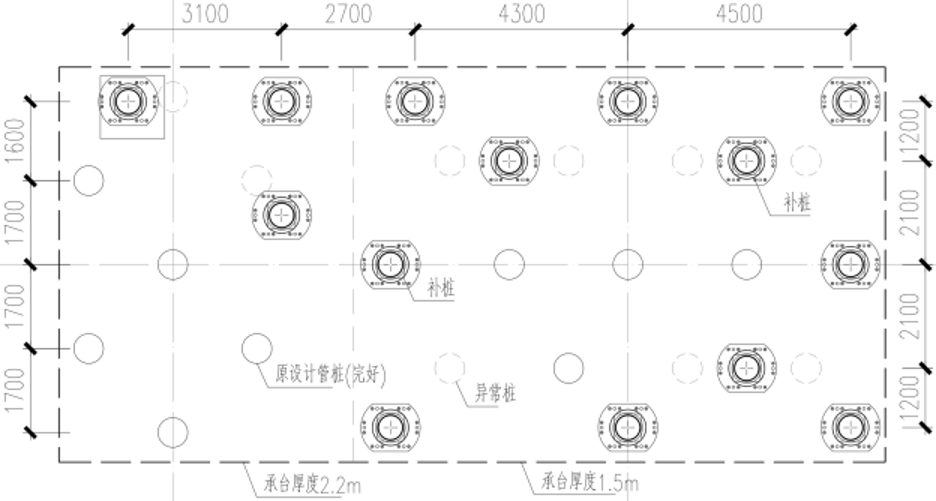

补桩平面图

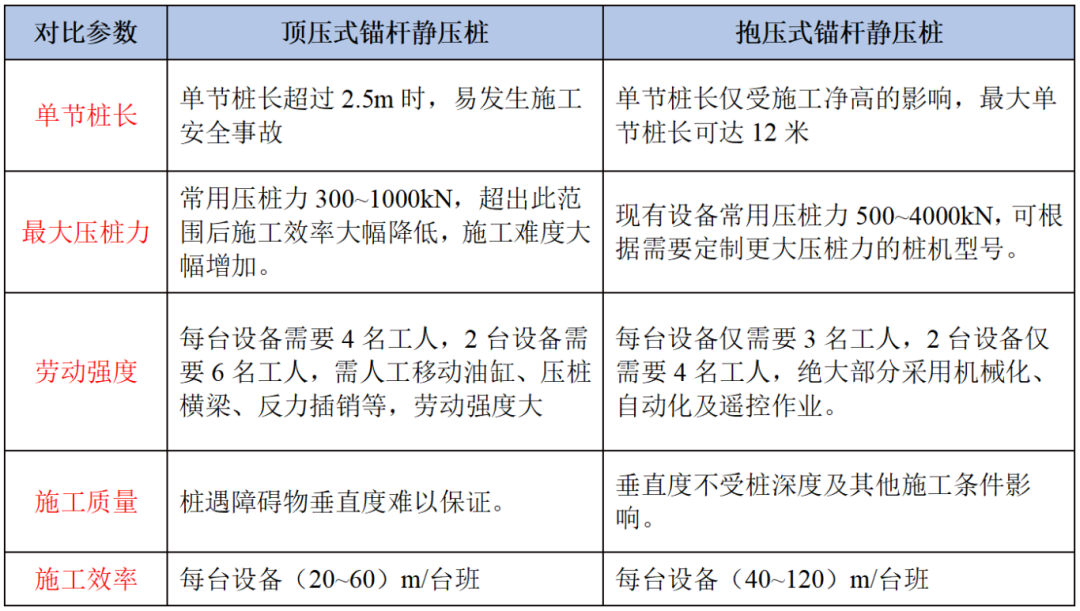

方案比选：

选用方案一，增加24根500AB型管桩，最大压桩力3800kN。

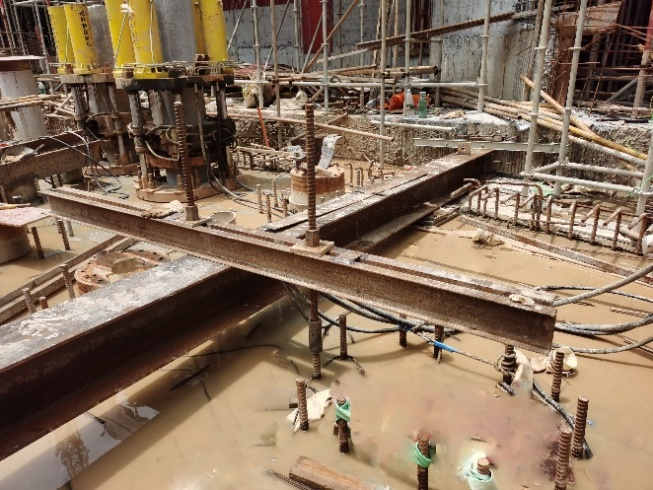

难点：边桩反力不足，需架设槽钢反力架，借助周边承台的自重进行压桩。

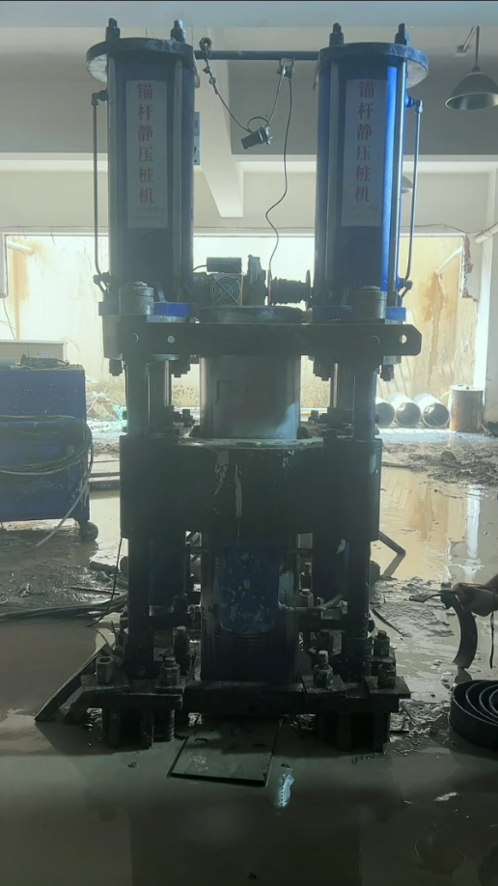

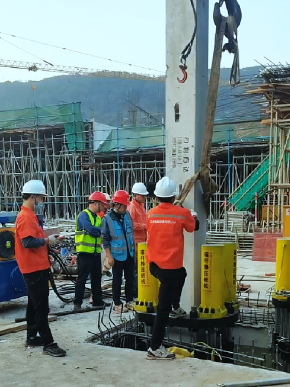

实施效果：抱压式锚杆静压桩设备小巧，设备进退场费用低。预应力管桩施工完成后可立即进行检测，无需等待龄期。静压预应力管桩方案不仅在造价上更加经济，同时在施工工期、现场质量管控方面也更具有明显优势。

案例三、地下室大吨位补桩

四川某项目为地下一层，地上8层，采用全现浇钢筋混凝土剪力墙结构，建筑平面呈矩形，东西向长93.85m，宽13.3m，建筑高度26.85m，基础采用600mm平板式筏板基础。

要求天然地基承载力特征值fak≥220KPa，Es≥13.0MPa，基础位于粉砂岩、砂质页岩，而部分位于回填地基上。建成后出现不均匀沉降。

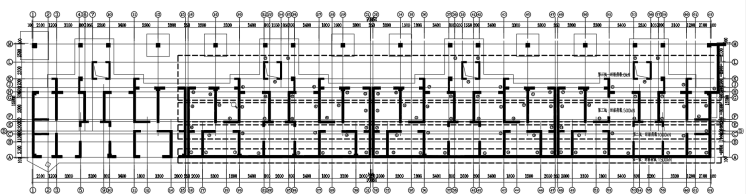

桩位平面布置图

加固设计共布置100条钢管桩，单桩承载力特征值1600kN，最大压桩力3200kN；桩身采用426x12mmQ355B钢管，桩长5m~15m。

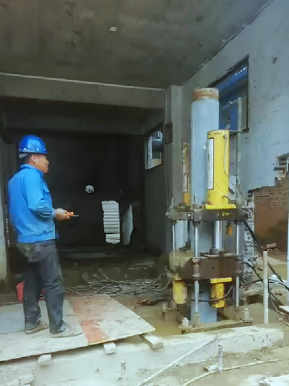

压桩存在问题及应对措施：

1）压桩力较大，部分底板拉裂。根据剪力墙的特征，调整压桩位置，并适当调整锚筋分布。

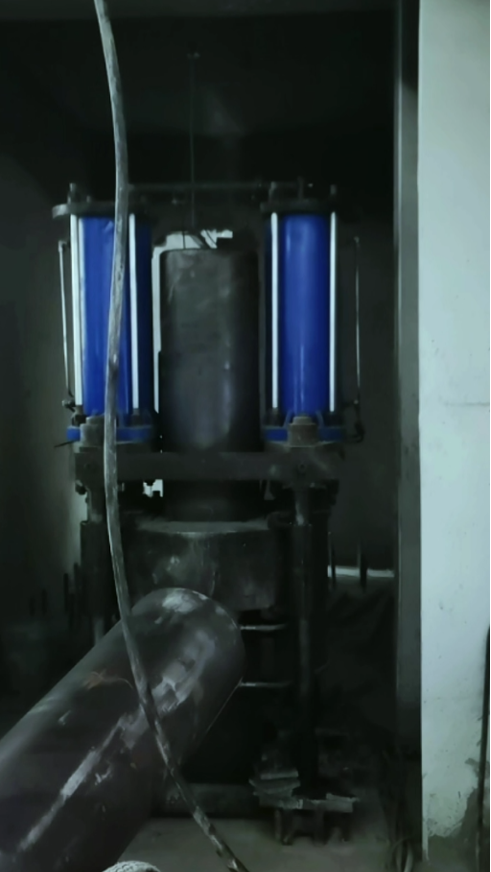

2）场地狭小，剪力墙多，空间受限，移机困难。安排经验丰富的工人，并增加人手。
