精尖项目挑战“世界纪录”

由上海科技大学建设的硬X射线自由电子激光装置作为国家级科学基础设施的基建工程，对施工工艺的要求极高。由上海隧道院总体设计、上海隧道公司施工的该项目5号井基坑止水帷幕长366m，厚度900m，深度达到69.4M，主要用于隔断深度56.99~66.4m的⑦2层细粉砂第一承压含水层的承压水，且必须实现“零渗漏”。

以往超大深度基坑在砂性土里为达到较好的防水效果，通常采用双层地下墙围护结构，其造价比较昂贵；其他工法受制于深度、连续性、经济性等制约，往往达不到理想效果。

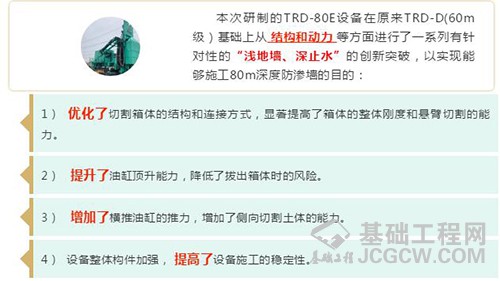

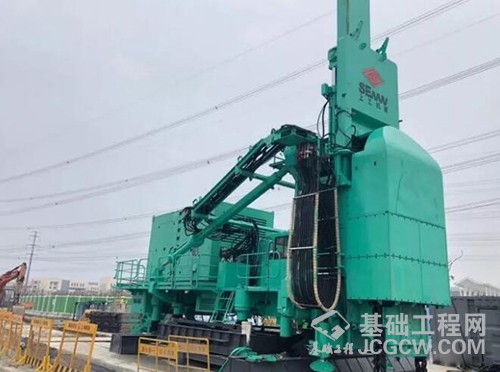

面对硬X射线项目的巨大挑战，上工机械研发团队与上海隧道公司进行了多次技术交流，决定采用TRD工法进行施工，并在以往设备的基础上，创新研制了全新的、国内最大的、施工能力最强的设备——TRD-80E工法机，并且成功进行86m的负载试验。

“神器”助力超深基坑施工

TRD工法在日本上世纪九十年代已经规模施工，截止2017年，不完全统计施工工程740余项，总面积约为400万平方米，施工最大深度58m，壁厚550~850mm。我国2009年引入该工法，为基坑支护工程施工提供了一个创新思路，目前施工最大深度约60m。

等厚水泥土连续墙工法

是能在各类土层和砂砾石层中连续成墙的成套设备和施工方法。其基本原理是利用链锯式刀具箱竖直插入地层中，然后作水平横向运动，同时由链条带动刀具作上下的回转运动，搅拌混合原土并灌入水泥浆，形成一定厚度的墙体。

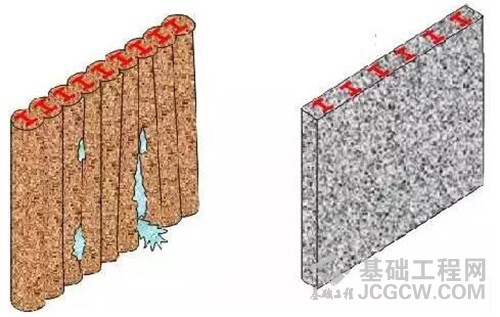

TRD工法与其他工法相比，搅拌更均匀，成墙连续、等厚度，形成真正意义上的“墙”而绝不是“篱笆”，能够确保墙体高连续性和高止水性。

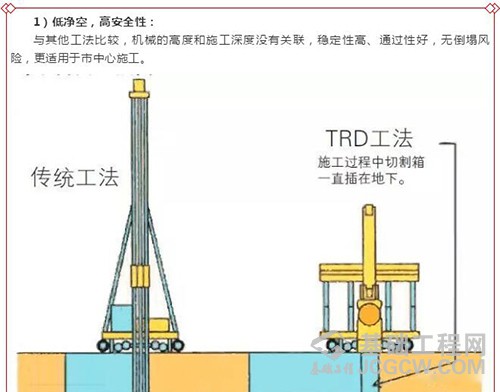

2）施工深度大：

TRD工法的开挖深度目前可达到86m。

3）适应地层广：

适用于填土、淤泥质土、黏土、粉土、砂土和饱和黄土等地层，粒径不大于100mm的碎石土以及饱和单轴抗压强度不大于8MPa的软岩地层。

4）墙体等厚， 成墙品质好：

连续造壁，无缝连接，可以任意设定芯材间距。在墙体深度方向上，水泥土搅拌均匀，强度提高，离散性小，截水性能好。
