为了提高基坑围护的止水效果，彻底解决基坑开挖及结构的防水问题，上海隧道工程有限公司首次在国内成功研发了一种新型的接头——（GXJ）地下墙橡胶止水接头，并在上海虹梅南路越江隧道、上海长江西路隧道、上海轨道交通17号线青浦站、上海沿江通道越江隧道成功应用。下面，就让我们一同来了解一下吧！
什么是（GXJ）地下墙橡胶止水接头
地下墙橡胶防水接头（简称GXJ）是地下连续墙施工中一种新型的接头形式，是止水效果和整体性十分出色的柔性接头，该接头既可防止接头工具起拔时出现事故，增加地下墙接头的防水效果，同时比较经济实用。
①在地下墙接缝之间预留的橡胶止水带中间增加了薄钢片；
②通过横向连续转折曲线和纵向橡胶防水带延长了地下水渗流线路，确保了地下连续墙的密封性，适用于各种大面积地下连续墙施工；
③采用橡胶止水带进行密封止水的柔性接头，施工过程中无需再进行刷壁处理；
④GXJ钢片橡胶接头无需对接头箱进行顶拔，从槽壁侧面将接头箱剥离即可。

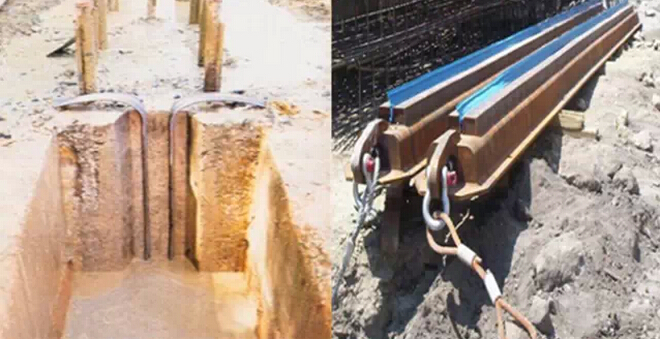

安装1条橡胶带的接头

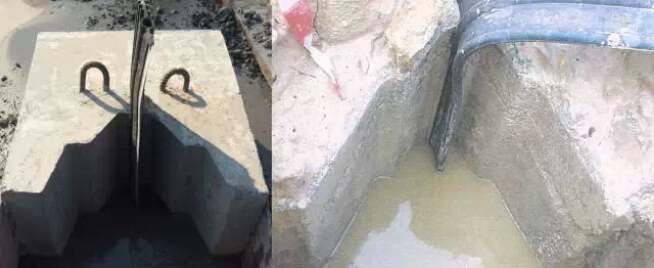

安装2条橡胶带的接头
常用的地下连续墙接头形式及特征
①锁口管接头因其造价低而被普遍应用，但其接头在施工中存在顶拔困难、止水效果差等缺点；
②工字钢接头与十字钢板接头都为刚性接头，适用于土质条件较差的地层，防水性能也较锁口管有很大的提高，但是工程造价较高，故在一般地下连续墙施工中使用较少；
③铣接头与锁口管接头同为柔性接头，常应用于硬土层的深基坑地下连续墙施工，但同样存在渗漏问题。

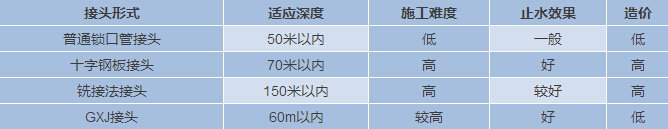

地下连续墙各种主要接头形式比选表

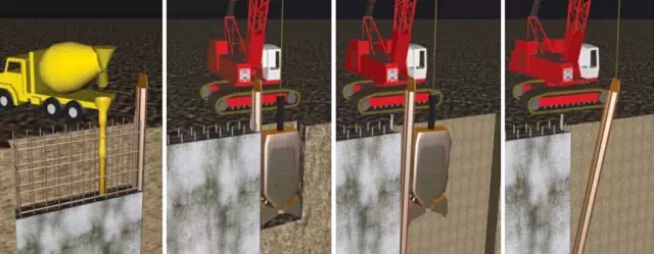

（GXJ）地下墙橡胶止水接头施工流程
①采用抓斗进行槽段开挖，将附有橡胶防水带的GXJ接头箱下入槽壁的两端，下入钢筋笼后浇筑混凝土，完成一期槽施工；
②采用抓斗进行相邻槽段开挖；
③在相邻槽段开挖完成并清孔后用抓斗上的扣耳或专门用于剥离GXJ接头箱的带扣耳重锤，将GXJ钢片橡胶接头箱从侧壁上剥离；
④GXJ钢片橡胶接头箱剥离后，将原有的橡胶防水带一端被混凝土固定在已完成的一期槽的侧壁上，突起部分在浇筑相邻槽段时埋入到混凝土中，实现防水密封的作用。
工程应用①

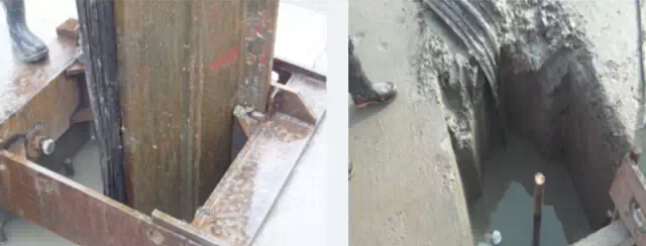

上海虹梅南路越江隧道（国内首次应用）
2013年4月，上海虹梅南路隧道第三阶段地下连续墙正式采用了“GXJ橡胶止水带防水接头”施工工艺，地下连续墙共计25幅，地下墙厚0.8m，深30m。这是国内第一次成功应用此接头形式。
工程应用②

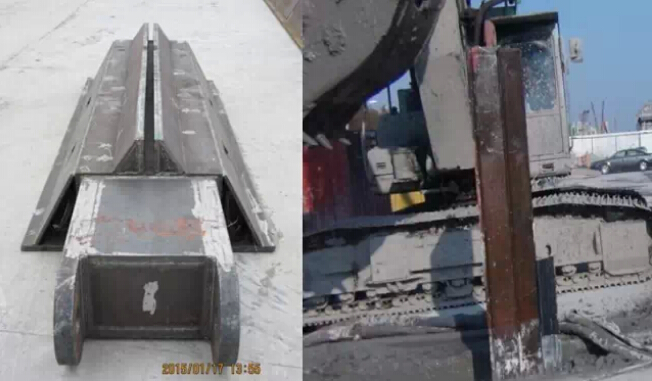

上海长江西路隧道（进一步推广）
上海长江西路隧道新建工程地质条件差，在地面以下约4.4m～8.6m范围内均布有灰色粘质粉土，渗透力较强，因此，在厚度0.6~1m，深度27~30m的地下连续墙中将采取新型的（GXJ）地下墙橡胶止水接头工艺。
工程应用③

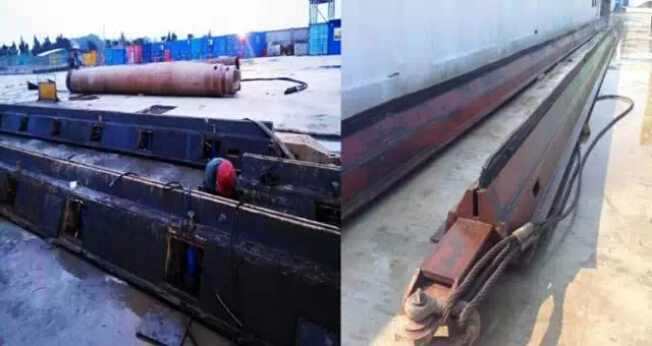

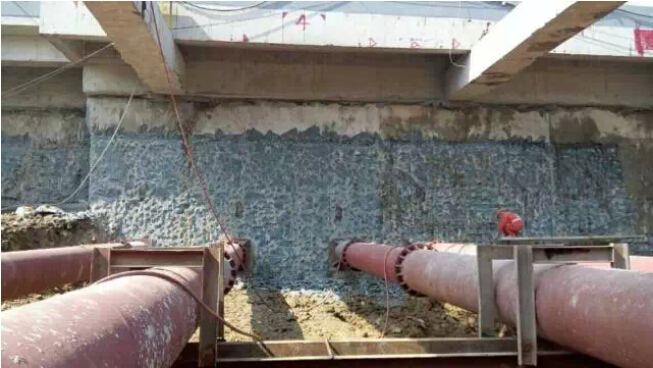

上海轨道交通17号线青浦站（翻开新篇章）
上海轨道交通17号线三标青浦站地下连续墙深28.7m~30.7m，厚度0.8m，基坑开挖深度15.8m~17.7m。围护结构地下连续墙是国内首次在围护结构中全部采用（GXJ）地下墙橡胶止水接头工艺。施工过程中，从槽段垂直度、泥浆指标、橡胶止水带的安放、剥离及混凝土质量等方面全线把关，确保了围护结构的防渗能力，为（GXJ）地下墙橡胶止水接头工艺翻开了新的篇章。
工程应用④

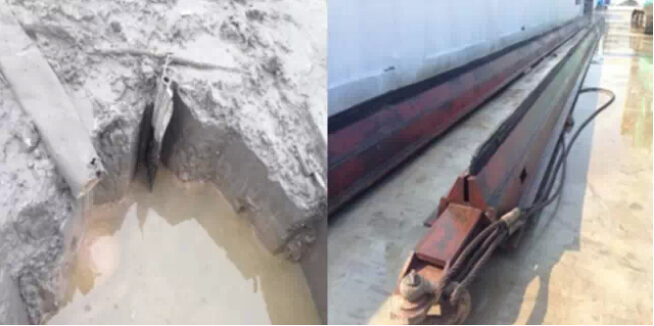

上海沿江通道越江隧道（全面应用）
目前，上海沿江通道越江隧道浦西段已完成全部1m~1.2m厚度的地墙，其中1.2m地墙共计41幅， 1m地墙24幅。为确保橡胶止水带的完整性，分别采用配以重锤的机械剥离和安装在GXJ接头箱上的侧向千斤顶进行剥离；采取从围护、结构、施工缝入手全方面质量控制；全线结构采用大模板、大流态高性能混凝土。施工过程中，橡胶止水带的剥离未发生撕裂情况。
